TORMEK – SVP-80 Dispositif Pour Fers De Toupie

Dispositif pour fers de toupie SVP-80 | TORMEK





Caractéristiques principales :

---

• Le dispositif pour fers de toupie Tormek SVP-80 affûte tous les modèles et les profils de fers de toupie avec un entraxe de 24, 30 ou 36 mm entre les trous.​

• ​Puisque vous affûtez la surface plate à l’arrière du fer, vous pouvez utiliser le dispositif quel que soit son profil. Largeur maxi. 100 mm. Également pour les lames profilées servant à éliminer la peinture.



Données techniques :

---

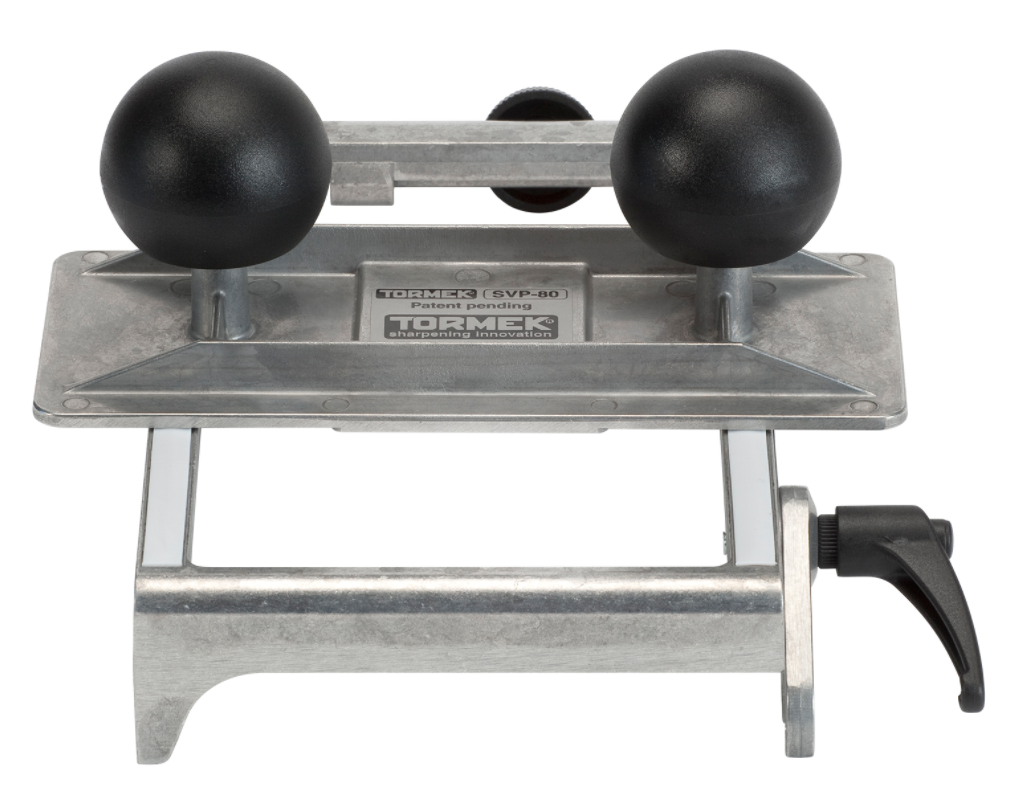

• Le dispositif comprend une base (1), un porte-fer (2), un nouveau support universel (3) avec réglage de précision (4) et deux paires de goupilles élastiques (5 et 6) qui se montent sur le porte-fer.
• La base est à installer simultanément sur le nouveau support universel et sur le support universel pré-existant de la machine. Elle se fixe à l’aide d’une vis (7). Un bras (8) permet de stabiliser l’ensemble à l’aide d’une poignée indexable (9).
• Le fer se place sur les deux goupilles du porte-fer. Un aimant (13) le maintient en place. Le porte-fer est percé de trous correspondant à différents entr’axes standards. Le dispositif est fourni avec deux paires de goupilles, (Ø4 et Ø5 mm).

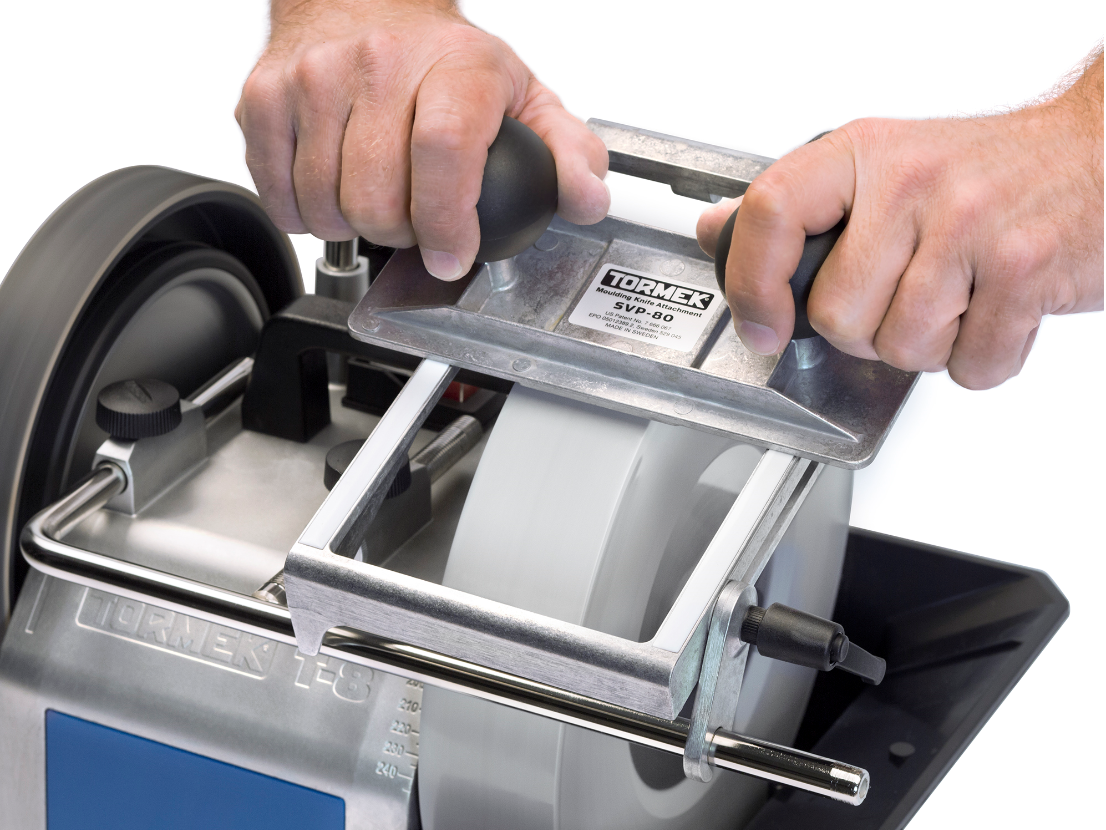

• Le porte-fer (2) coulisse sur la base (1) qui est revêtue de PTFE pour réduire le frottement. Les fers s’affûtent sur la face. La profondeur de passe se régle à l’aide de l’écrou du support universel horizontal.



Présentation en vidéo :

---

Regardez cette vidéo sur la façon de régler le dispositif, comment monter l’outil de coupe, comment affûter pour obtenir un biseau régulier et enfin, comment démorfiler la bavure sur le disque de démorfilage en cuir.
